YH800C便携式全自动压力校验仪技术规范：
1、YH800C便携式全自动压力仪表校验仪（气压型）采用内置大容量可充电电池，方便现场使用。便携式一体化设计，外壳材料采用PP安全防护箱体，前端及右侧均带手提把手，轮式拉杆，体积小巧便于携带和移动。内部钢衬结构，模块化整合，整体化设计布局，集造压、控压、测试、数据采集、数据处理为一体。压力发生及测量单元置于箱体内部，下位机采用7寸彩色触摸屏。压力测量标准可选用本公司出品的标准数字压力模块或采用智能数字压力校验仪均可。广泛应用于校验各种压力表、压力变送器、压力开关、压力传感器等工业过程仪表。
2、依据规程
◆JJG 875-2019 数字压力计检定规程
◆JJG 882-2019 压力变送器检定规程
◆JJG 544-2011 压力控制器检定规程
◆JJG 624-2005 压力传感器检定规程
◆JJG 860-2015 压力传感器（静态）检定规程
◆JJG 52-2013 弹性元件式一般压力表、压力真空表和真空表检定规程
◆JJG 49-2013 弹性元件式精密压力表和真空表检定规程
◆JJF 1033-2016 计量标准考核规范
◆JJF 1069-2012 法定计量检定机构考核规范
◆符合国家最新推出的相关规程
3、系统性能指标
3.1、设备主要性能
◆符合最新国家检定规程，可检定一般压力表、精密压力表、数字压力表、压力开关、压力传感器、压力变送器等；
◆设备主要由设备机体、全自动压力发生及控制系统、高精度测量系统、、标准数字压力模块、计算机和打印机（可选配）、计量软件及附件等组成；
◆控压方式采用进口高精度控制阀及伺服无极全自动控制模式,快速升降压，瞬间稳定；
◆上位机软件及下位机触摸屏均可实现自动控制；
◆具备控压数据、压力曲线的实时显示，数据存储和输出功能；
◆可在范围内任意定点设定，实现定点自动控压；
◆检定点数及次数、单点稳压时间可编辑，系统根据量程自动等分，升降压自动循环，无需人工干预；
◆正反级推进功能，完美实现指针表的反向检定；
◆升降压曲线及误差曲线实时显示；
◆图标式管理菜单；中英文操作界面，7寸触摸屏显示；
◆测量值位数显示：4、5或6位可自定义；
◆具备误接保护功能，避免电路受损；
◆其输出压力的准确度以数字压力标准模块作为控压依据，采用压力、压力变化率双闭环控制方案，快速响应，无超调；
◆具有完整保护功能，过压（如果超过量程的120%则会发出报警）、传感器故障等报警，保护被校表的安全；
◆压力校验系统在能实现全量程自动加压、减压、稳压、数据采集、误差计算、存储等，打印符合国家检定规程的校验记录、误差曲线及证书等；
◆全自动压力校验系统可根据需要更换不同量程的数字压力模块作为标准，用于检定不同量程和准确度的仪表；
◆可校验HART压力变送器；
◆压力单位：Pa, kPa, MPa, psi, bar, mbar, inH2O,mmH2O, inHg, mmHg, kgf/cm2；
◆内置大容量可充电电池，方便现场使用；
◆整体尺寸：560*345*195mm；
◆设备重量：25kg。
3.2、技术指标
3.2.1、压力指标
产品名称 | YH800C气压型 |
压力发生范围 | (-0.95～6)MPa |
压力稳定度 | 0.01%F.S |
调节精度 | 0.1kPa |
工作介质 | 空气 |
压力接口 | 2*M20*1.5 |
3.2.2、电测技术指标
电测功能 | 量 程 | 准 确 度 |
电流测量 | (-30～30)mA | 分辨率：0.1μA, 准确度：±(0.01%RD+0.005%FS) |
电压测量 | (-30～30)V | 分辨率：0.1mV, 准确度：±(0.01%RD+0.005%FS) |
直流输出 | DC24V | 最大带载能力50mA，过载保护电流120mA，±0.5V |
压力开关测量 | 通断 | 小于12毫秒 |
3.3、标准数字压力模块
名称 | 量 程 | 准 确 度 |
|
标准数字压力模块 | （0～6）MPa | 0.05%FS | 气压模块量程 |
标准数字压力模块 | （0～4）MPa | 0.05%FS | |
标准数字压力模块 | （0～2.5）MPa | 0.05%FS | |
标准数字压力模块 | （0～1.6）MPa | 0.05%FS | |
标准数字压力模块 | （0～1）MPa | 0.05%FS | |
标准数字压力模块 | （0～600）kPa | 0.05%FS |
注：标准数字压力模块的量程、数量及准确度可根据用户实际要求选配。
3.4、软件功能
3.4.1、下位机系统控制原理
◆系统稳压是自动进行压力动态微调补偿，确保系统控压波动度优于0.01%F.S，到达稳压时间系统自动记录实测压力值，
◆下位机软件系统是这台设备的控制部分，主要动作都是靠下位机程序来完成。设备上面带有7寸彩色触摸屏，可以用来参数设置、控制系统运行，系统程序流程示意图如下：
程序流程示意图
◆下位机操作界面：

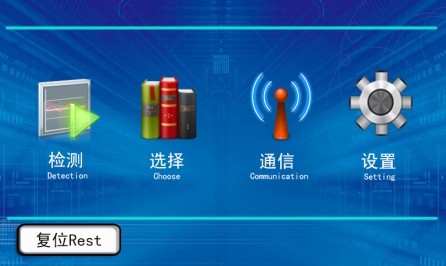

功能选择界面

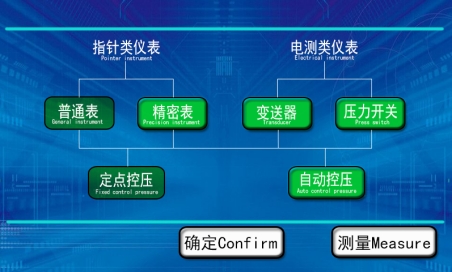

模式选择界面

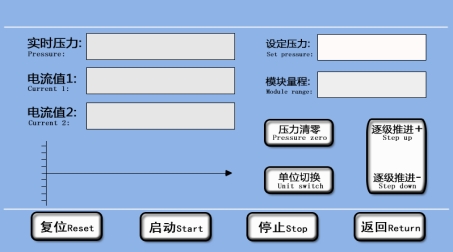

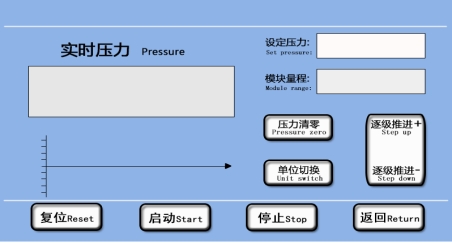

压力控制及控制界面
压力控制及电测界面
3.5.1、上位机软件
◆中文操作界面；
◆软件在XP\Windows7及以上操作系统均可运行；
◆符合国家最新的计量检定规程；
◆压力计校验系统检定的压力计有四种：数字压力表、普通压力表、精密压力表、压力变
送器；上面列出了两种检定界面，具有检定参数设定；
◆压力校验软件在设定好被检仪表的量程范围、检定点数、要求稳压时间等，设备能实现
全量程自动加压、减压、稳压、数据采集、误差计算、存储等，打印符合国家检定规程
的校验记录、误差曲线及证书等；
◆自动生成测试结果,文件和证书；
◆可按器具类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效
日期等进行信息查询和管理检定记录；
◆上位机软件是压力计量校验系统。
◆上位机软件系统如下：

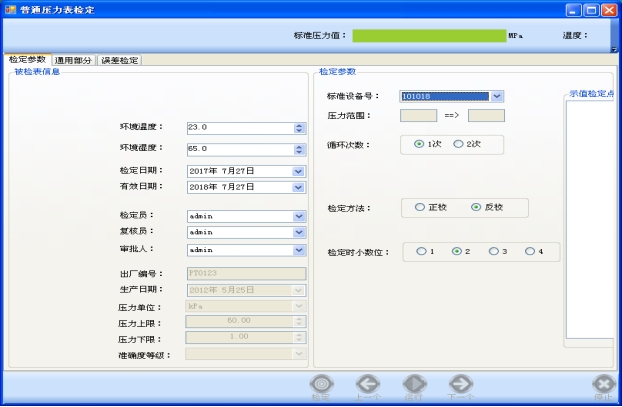

普通压力表检定示意图

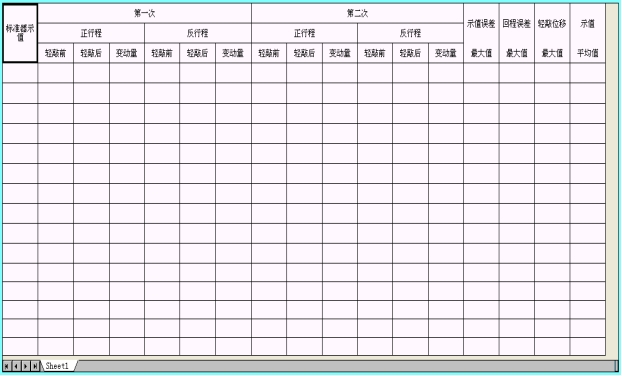

普通压力表误差检定示意图

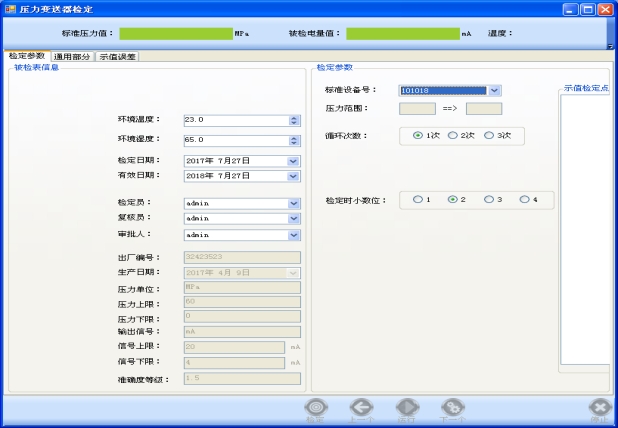

压力变送器检定示意图

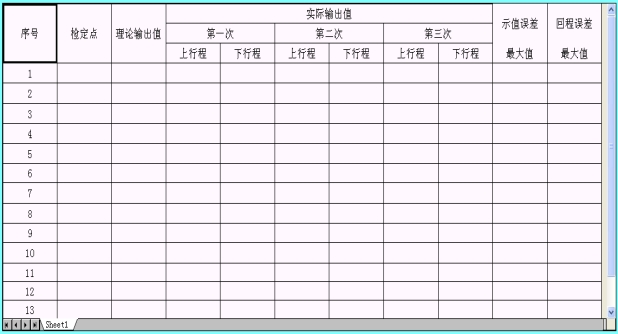

变送器误差检定示意图
二、技术资料
1、出具法定计量机构检定或校准证书1套；
2、《用户手册》1本；
3、《保修单》1份；
4、《合格证》1张；
5、《装箱单》1份。
三、服务承诺
1、乙方保证所提供的货物是全新的、未使用的，并在各个方面符合技术及合同规定的质量、规格和性能要求，符合国家相关的计量检定规程；
2、乙方保证所提供的货物均为正品，如所供产品有假冒伪劣产品或翻新产品假一赔十；
3、乙方负责产品交付时的安装、调试，并对现场有关人员进行指导、培训；
4、产品的质量保证期为合同设备初步验收合格后硬件质保12个月；
5、质保12个月内如遇紧急情况用户方有权直接修换或委托第三方解决相关问题，由此产生的费用由供方承担；
6、供方保证提供终身维修服务；
7、供方承诺质保期后的备品备件价格优于市场价格供应；
8、软件终身免费升级。
